Questions du sujet

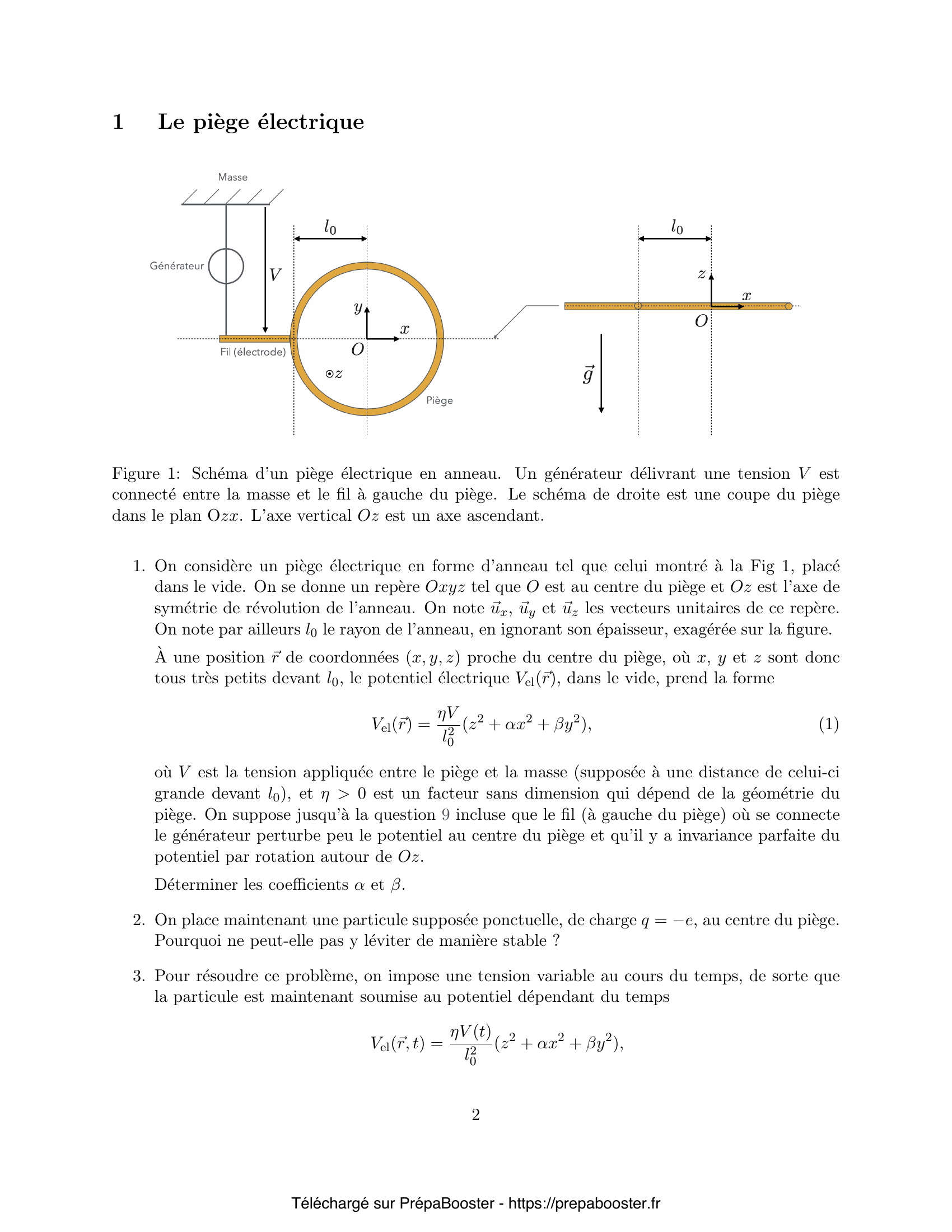

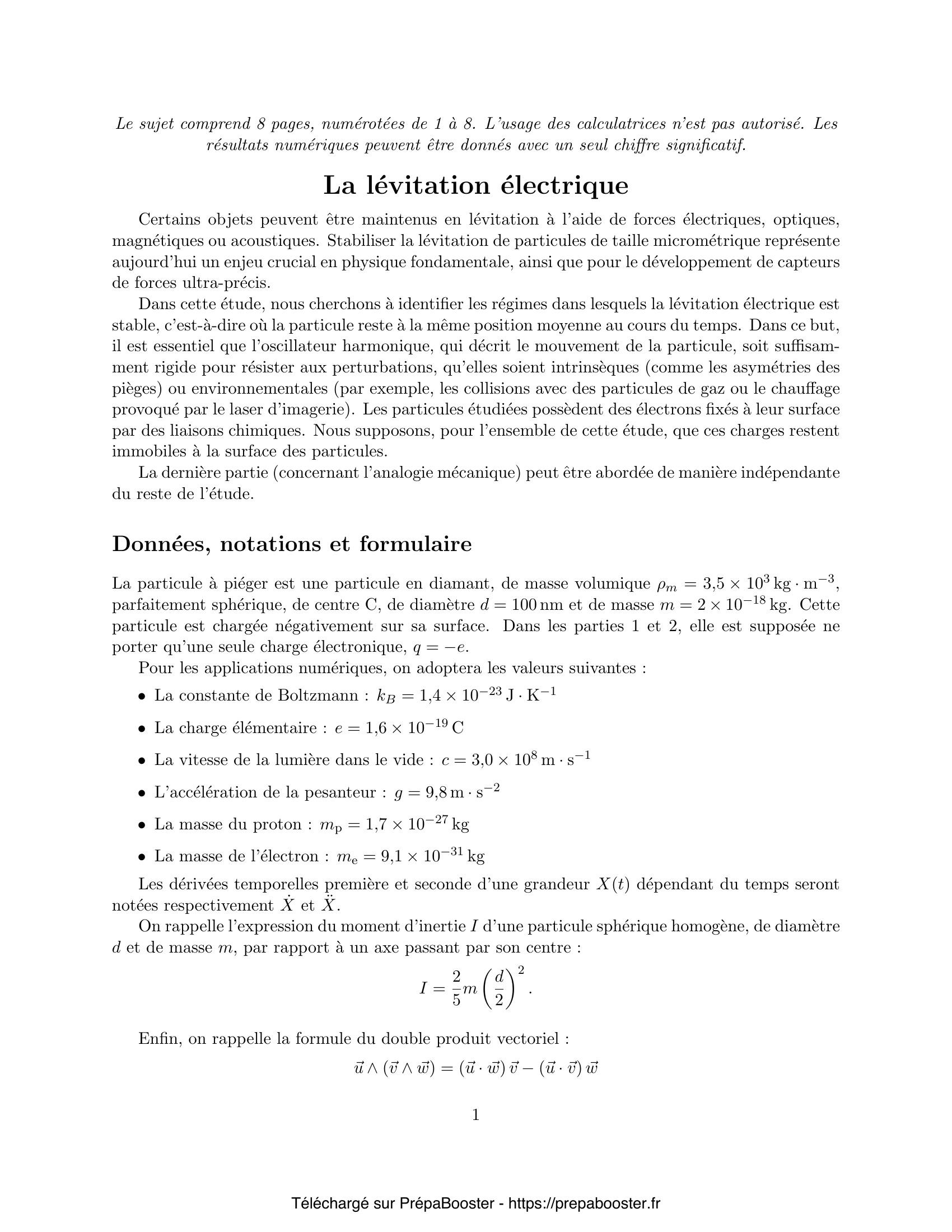

1. 1. On considère un piège électrique en forme d’anneau tel que celui montré à la Fig 1, placé dans le vide. On se donne un repère $Oxyz$ tel que $O$ est au centre du piège et $Oz$ est l’axe de symétrie de révolution de l’anneau. On note $\vec{u}_x$, $\vec{u}_y$ et $\vec{u}_z$ les vecteurs unitaires de ce repère. On note par ailleurs $l_0$ le rayon de l’anneau, en ignorant son épaisseur, exagérée sur la figure. À une position $\vec{r}$ de coordonnées $(x, y, z)$ proche du centre du piège, où $x$, $y$ et $z$ sont donc tous très petits devant $l_0$, le potentiel électrique $V_{\text{el}}(\vec{r})$, dans le vide, prend la forme \[ V_{\text{el}}(\vec{r}) = \frac{\eta V}{l_0^2}(z^2 + \alpha x^2 + \beta y^2), \tag{1} \] où $V$ est la tension appliquée entre le piège et la masse (supposée à une distance de celui-ci grande devant $l_0$), et $\eta > 0$ est un facteur sans dimension qui dépend de la géométrie du piège. On suppose jusqu’à la question 9 incluse que le fil (à gauche du piège) où se connecte le générateur perturbe peu le potentiel au centre du piège et qu’il y a invariance parfaite du potentiel par rotation autour de $Oz$. Déterminer les coefficients $\alpha$ et $\beta$.1. 2. On place maintenant une particule supposée ponctuelle, de charge $q = -e$, au centre du piège. Pourquoi ne peut-elle pas y léviter de manière stable ?
1. 3. Pour résoudre ce problème, on impose une tension variable au cours du temps, de sorte que la particule est maintenant soumise au potentiel dépendant du temps \[ V_{\text{el}}(\vec{r}, t) = \frac{\eta V(t)}{l_0^2}(z^2 + \alpha x^2 + \beta y^2), \] où $V(t) = V_0 \cos(\Omega t)$. Écrire l’équation du mouvement pour les trois composantes du vecteur position $\vec{r}$ de la particule dans le repère $Oxyz$, soit $r_i = (r_x, r_y, r_z) = (x, y, z)$, sous la forme \[ \ddot{r}_i + q_i \cos(\Omega t) \frac{\Omega^2}{2} r_i = 0, \tag{2} \] en faisant apparaître 3 paramètres $(q_x, q_y, q_z)$ que l’on écrira $q_i = n_i(\omega/\Omega)^2$, où $n_i \in \mathbb{Z}$ est une constante numérique et $\omega^2 = e\eta V_0/(ml_0^2)$. On indiquera les valeurs de $n_x$, $n_y$ et $n_z$.

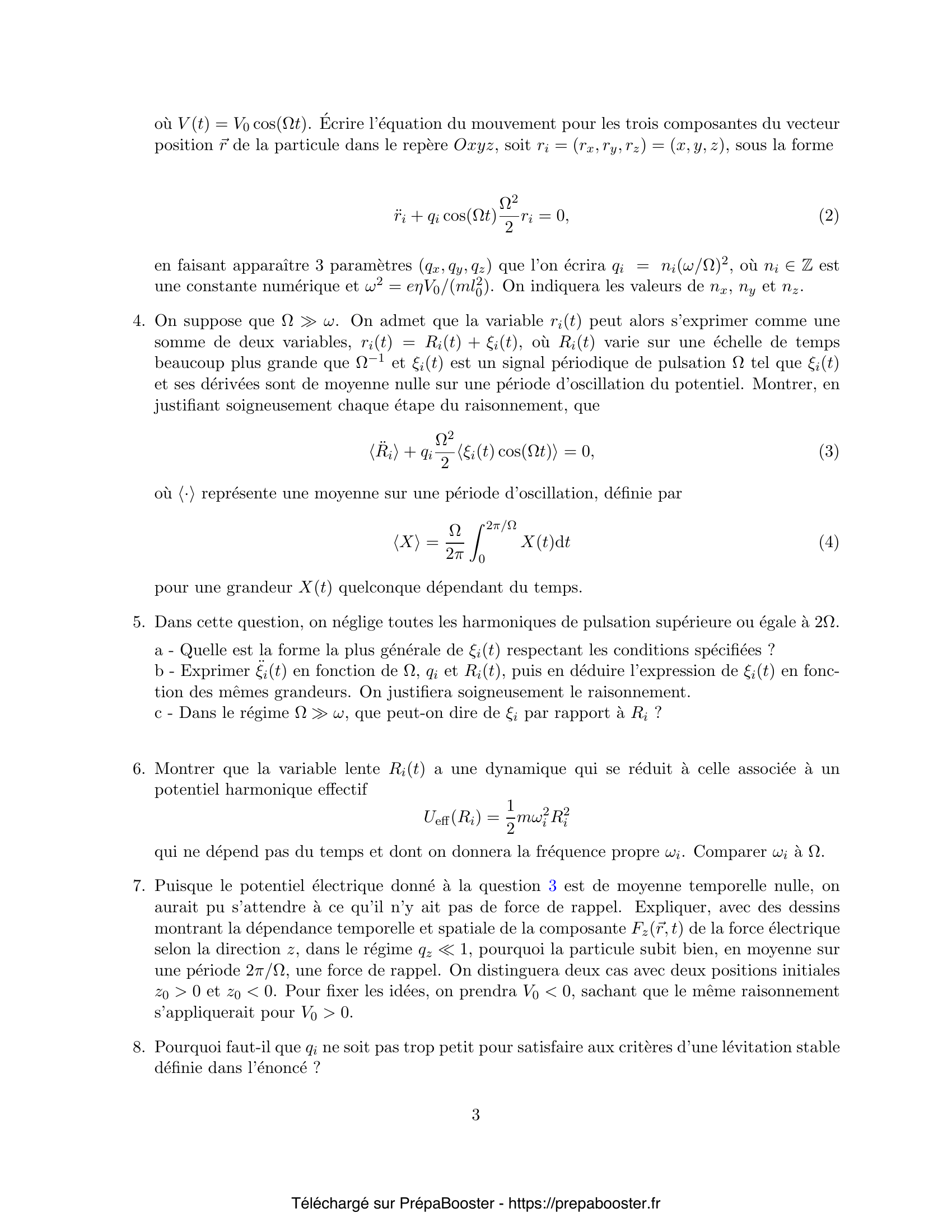

1. 4. On suppose que $\Omega \gg \omega$. On admet que la variable $r_i(t)$ peut alors s’exprimer comme une somme de deux variables, $r_i(t) = R_i(t) + \xi_i(t)$, où $R_i(t)$ varie sur une échelle de temps beaucoup plus grande que $\Omega^{-1}$ et $\xi_i(t)$ est un signal périodique de pulsation $\Omega$ tel que $\xi_i(t)$ et ses dérivées sont de moyenne nulle sur une période d’oscillation du potentiel. Montrer, en justifiant soigneusement chaque étape du raisonnement, que \[ \langle \ddot{R}_i \rangle + q_i \frac{\Omega^2}{2} \langle \xi_i(t) \cos(\Omega t) \rangle = 0, \tag{3} \] où $\langle \cdot \rangle$ représente une moyenne sur une période d’oscillation, définie par \[ \langle X \rangle = \frac{\Omega}{2\pi} \int_0^{2\pi/\Omega} X(t)\,\mathrm{d}t \tag{4} \] pour une grandeur $X(t)$ quelconque dépendant du temps.
1. 5. Dans cette question, on néglige toutes les harmoniques de pulsation supérieure ou égale à $2\Omega$. \begin{itemize} \item[a -] Quelle est la forme la plus générale de $\xi_i(t)$ respectant les conditions spécifiées ? \item[b -] Exprimer $\ddot{\xi}_i(t)$ en fonction de $\Omega$, $q_i$ et $R_i(t)$, puis en déduire l’expression de $\xi_i(t)$ en fonction des mêmes grandeurs. On justifiera soigneusement le raisonnement. \item[c -] Dans le régime $\Omega \gg \omega$, que peut-on dire de $\xi_i$ par rapport à $R_i$ ? \end{itemize}}
1. 6. Montrer que la variable lente $R_i(t)$ a une dynamique qui se réduit à celle associée à un potentiel harmonique effectif \[ U_{\text{eff}}(R_i) = \frac{1}{2}m\omega_i^2 R_i^2 \] qui ne dépend pas du temps et dont on donnera la fréquence propre $\omega_i$. Comparer $\omega_i$ à $\Omega$.
1. 7. Puisque le potentiel électrique donné à la question 3 est de moyenne temporelle nulle, on aurait pu s’attendre à ce qu’il n’y ait pas de force de rappel. Expliquer, avec des dessins montrant la dépendance temporelle et spatiale de la composante $F_z(\vec{r}, t)$ de la force électrique selon la direction $z$, dans le régime $q_z \ll 1$, pourquoi la particule subit bien, en moyenne sur une période $2\pi/\Omega$, une force de rappel. On distinguera deux cas avec deux positions initiales $z_0 > 0$ et $z_0 < 0$. Pour fixer les idées, on prendra $V_0 < 0$, sachant que le même raisonnement s'appliquerait pour $V_0 > 0$.
1. 8. Pourquoi faut-il que $q_i$ ne soit pas trop petit pour satisfaire aux critères d’une lévitation stable définie dans l’énoncé ?

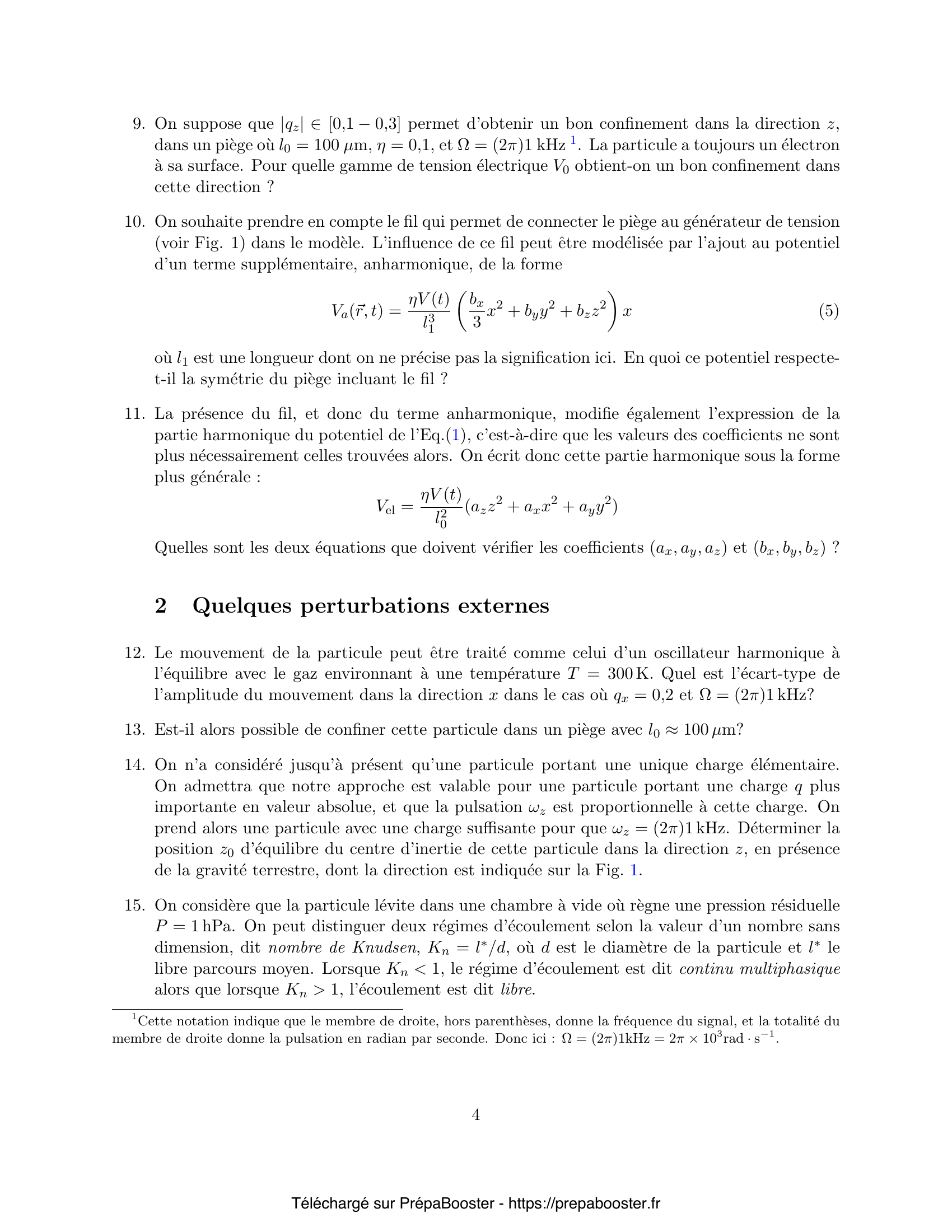

1. 9. On suppose que $|q_z| \in [0,1 – 0,3]$ permet d’obtenir un bon confinement dans la direction $z$, dans un piège où $l_0 = 100\ \mu\text{m}$, $\eta = 0,1$, et $\Omega = (2\pi)1\text{ kHz}$. La particule a toujours un électron à sa surface. Pour quelle gamme de tension électrique $V_0$ obtient-on un bon confinement dans cette direction ?
1. 10. On souhaite prendre en compte le fil qui permet de connecter le piège au générateur de tension (voir Fig. 1) dans le modèle. L’influence de ce fil peut être modélisée par l’ajout au potentiel d’un terme supplémentaire, anharmonique, de la forme \[ V_{\text{a}}(\vec{r}, t) = \frac{\eta V(t)}{l_1^3} \left(\frac{b_x}{3}x^2 + b_y y^2 + b_z z^2\right) x \tag{5} \] où $l_1$ est une longueur dont on ne précise pas la signification ici. En quoi ce potentiel respecte-t-il la symétrie du piège incluant le fil ?}
1. 11. La présence du fil, et donc du terme anharmonique, modifie également l’expression de la partie harmonique du potentiel de l’Eq.(1), c’est-à-dire que les valeurs des coefficients ne sont plus nécessairement celles trouvées alors. On écrit donc cette partie harmonique sous la forme plus générale : \[ V_{\text{el}} = \frac{\eta V(t)}{l_0^2}(a_z z^2 + a_x x^2 + a_y y^2) \] Quelles sont les deux équations que doivent vérifier les coefficients $(a_x, a_y, a_z)$ et $(b_x, b_y, b_z)$ ?
1. 12. Le mouvement de la particule peut être traité comme celui d’un oscillateur harmonique à l’équilibre avec le gaz environnant à une température $T = 300\text{ K}$. Quel est l’écart-type de l’amplitude du mouvement dans la direction $x$ dans le cas où $q_x = 0,2$ et $\Omega = (2\pi)1\text{ kHz}$?
1. 13. Est-il alors possible de confiner cette particule dans un piège avec $l_0 \approx 100\ \mu\text{m}$?
1. 14. On n’a considéré jusqu’à présent qu’une particule portant une unique charge élémentaire. On admettra que notre approche est valable pour une particule portant une charge $q$ plus importante en valeur absolue, et que la pulsation $\omega_z$ est proportionnelle à cette charge. On prend alors une particule avec une charge suffisante pour que $\omega_z = (2\pi)1\text{ kHz}$. Déterminer la position $z_0$ d’équilibre du centre d’inertie de cette particule dans la direction $z$, en présence de la gravité terrestre, dont la direction est indiquée sur la Fig. 1.

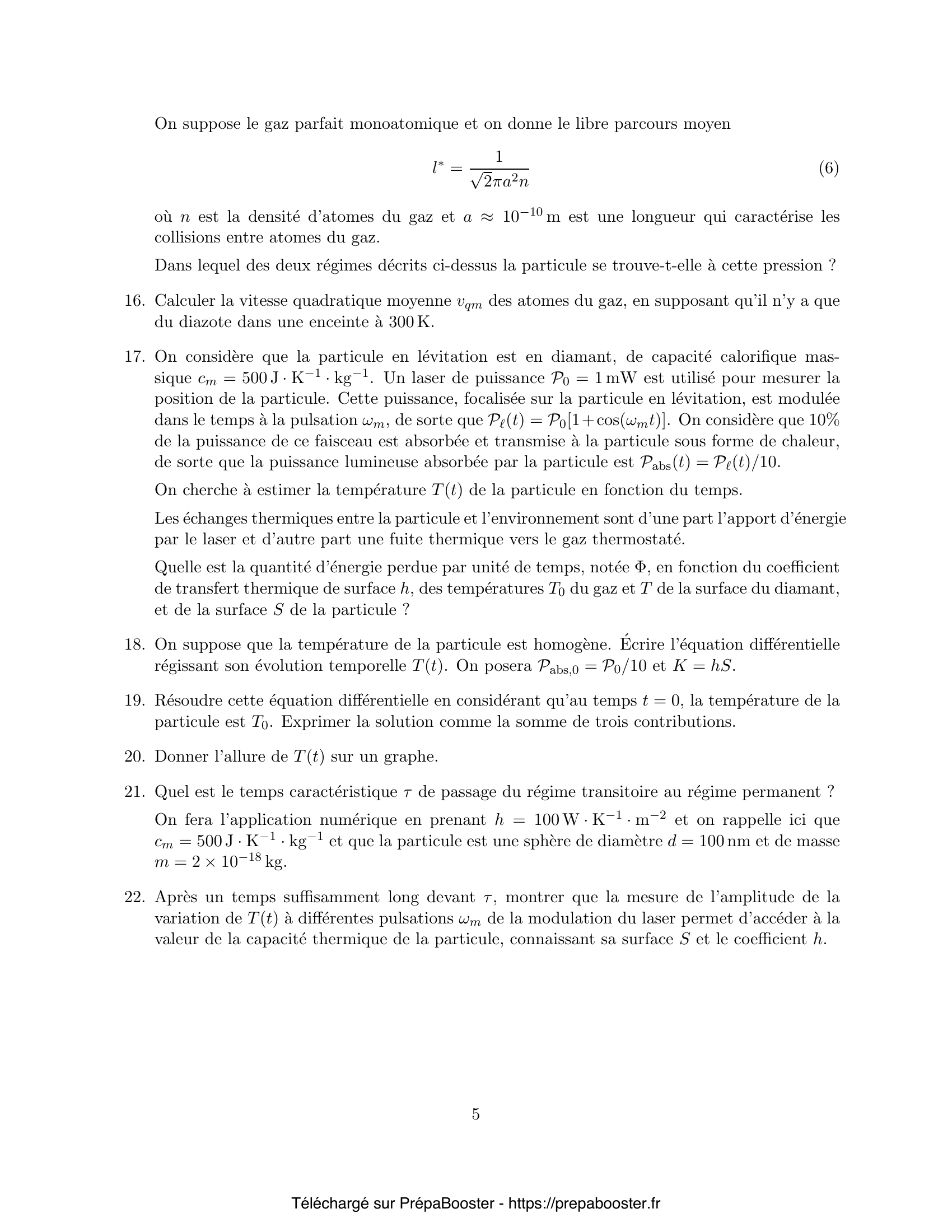

1. 15. On considère que la particule lévite dans une chambre à vide où règne une pression résiduelle $P = 1\text{ hPa}$. On peut distinguer deux régimes d’écoulement selon la valeur d’un nombre sans dimension, dit nombre de Knudsen, $K_n = l^*/d$, où $d$ est le diamètre de la particule et $l^*$ le libre parcours moyen. Lorsque $K_n < 1$, le régime d'écoulement est dit \emph{continu multiphasique} alors que lorsque $K_n > 1$, l’écoulement est dit \emph{libre}. On suppose le gaz parfait monoatomique et on donne le libre parcours moyen \[ l^* = \frac{1}{\sqrt{2}\pi a^2 n} \tag{6} \] où $n$ est la densité d’atomes du gaz et $a \approx 10^{-10}\text{ m}$ est une longueur qui caractérise les collisions entre atomes du gaz. Dans lequel des deux régimes décrits ci-dessus la particule se trouve-t-elle à cette pression ?}
1. 16. Calculer la vitesse quadratique moyenne $v_{\text{qm}}$ des atomes du gaz, en supposant qu’il n’y a que du diazote dans une enceinte à $300\text{ K}$.
1. 17. On considère que la particule en lévitation est en diamant, de capacité calorifique massique $c_m = 500\text{ J}\cdot\text{K}^{-1}\cdot\text{kg}^{-1}$. Un laser de puissance $P_0 = 1\text{ mW}$ est utilisé pour mesurer la position de la particule. Cette puissance, focalisée sur la particule en lévitation, est modulée dans le temps à la pulsation $\omega_m$, de sorte que $\mathcal{P}_\ell(t) = P_0[1+\cos(\omega_m t)]$. On considère que $10\%$ de la puissance de ce faisceau est absorbée et transmise à la particule sous forme de chaleur, de sorte que la puissance lumineuse absorbée par la particule est $P_{\text{abs}}(t) = \mathcal{P}_\ell(t)/10$. On cherche à estimer la température $T(t)$ de la particule en fonction du temps. Les échanges thermiques entre la particule et l’environnement sont d’une part l’apport d’énergie par le laser et d’autre part une fuite thermique vers le gaz thermostaté. Quelle est la quantité d’énergie perdue par unité de temps, notée $\Phi$, en fonction du coefficient de transfert thermique de surface $h$, des températures $T_0$ du gaz et $T$ de la surface du diamant, et de la surface $S$ de la particule ?
1. 18. On suppose que la température de la particule est homogène. Écrire l’équation différentielle régissant son évolution temporelle $T(t)$. On posera $P_{\text{abs},0} = P_0/10$ et $K = hS$.
1. 19. Résoudre cette équation différentielle en considérant qu’au temps $t = 0$, la température de la particule est $T_0$. Exprimer la solution comme la somme de trois contributions.
1. 20. Donner l’allure de $T(t)$ sur un graphe.}
1. 21. Quel est le temps caractéristique $\tau$ de passage du régime transitoire au régime permanent ? On fera l’application numérique en prenant $h = 100\text{ W}\cdot\text{K}^{-1}\cdot\text{m}^{-2}$ et on rappelle ici que $c_m = 500\text{ J}\cdot\text{K}^{-1}\cdot\text{kg}^{-1}$ et que la particule est une sphère de diamètre $d = 100\text{ nm}$ et de masse $m = 2 \times 10^{-18}\text{ kg}$.
1. 22. Après un temps suffisamment long devant $\tau$, montrer que la mesure de l’amplitude de la variation de $T(t)$ à différentes pulsations $\omega_m$ de la modulation du laser permet d’accéder à la valeur de la capacité thermique de la particule, connaissant sa surface $S$ et le coefficient $h$.

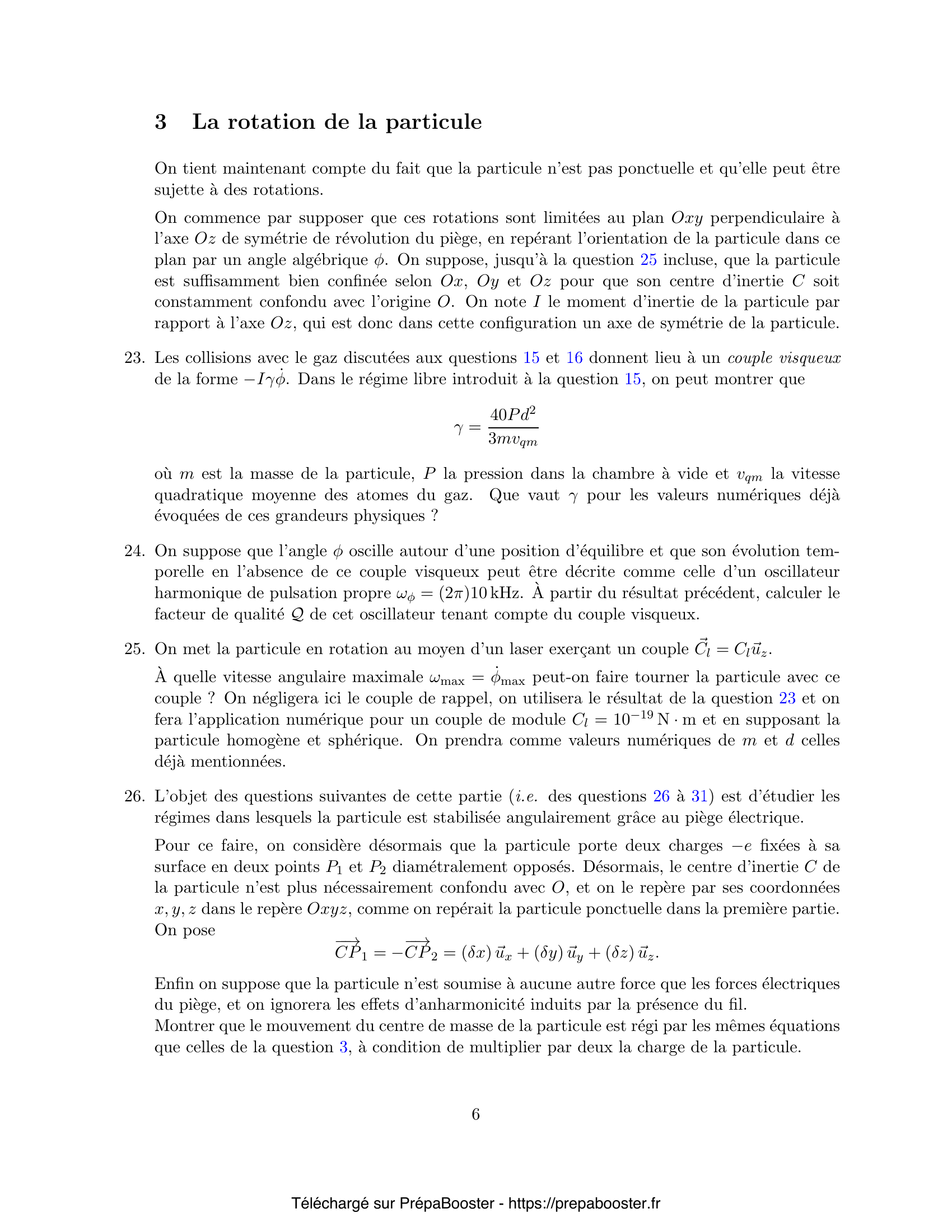

1. 23. Les collisions avec le gaz discutées aux questions 15 et 16 donnent lieu à un couple visqueux de la forme $-I\gamma\dot{\phi}$. Dans le régime libre introduit à la question 15, on peut montrer que \[ \gamma = \frac{40 P d^2}{3 m v_{\text{qm}}} \] où $m$ est la masse de la particule, $P$ la pression dans la chambre à vide et $v_{\text{qm}}$ la vitesse quadratique moyenne des atomes du gaz. Que vaut $\gamma$ pour les valeurs numériques déjà évoquées de ces grandeurs physiques ?
1. 24. On suppose que l’angle $\phi$ oscille autour d’une position d’équilibre et que son évolution temporelle en l’absence de ce couple visqueux peut être décrite comme celle d’un oscillateur harmonique de pulsation propre $\omega_\phi = (2\pi)10\text{ kHz}$. À partir du résultat précédent, calculer le facteur de qualité $Q$ de cet oscillateur tenant compte du couple visqueux.
1. 25. On met la particule en rotation au moyen d’un laser exerçant un couple $\vec{\mathcal{C}}_l = \mathcal{C}_l \vec{u}_z$. À quelle vitesse angulaire maximale $\omega_{\max} = \dot{\phi}_{\max}$ peut-on faire tourner la particule avec ce couple ? On négligera ici le couple de rappel, on utilisera le résultat de la question 23 et on fera l’application numérique pour un couple de module $\mathcal{C}_l = 10^{-19}\text{ N}\cdot\text{m}$ et en supposant la particule homogène et sphérique. On prendra comme valeurs numériques de $m$ et $d$ celles déjà mentionnées.}
1. 26. L’objet des questions suivantes de cette partie (\emph{i.e.} des questions 26 à 31) est d’étudier les régimes dans lesquels la particule est stabilisée angulairement grâce au piège électrique. Pour ce faire, on considère désormais que la particule porte deux charges $-e$ fixées à sa surface en deux points $P_1$ et $P_2$ diamétralement opposés. Désormais, le centre d’inertie $C$ de la particule n’est plus nécessairement confondu avec $O$, et on le repère par ses coordonnées $x, y, z$ dans le repère $Oxyz$, comme on repérait la particule ponctuelle dans la première partie. On pose \[ \vec{CP_1} = -\vec{CP_2} = (\delta x)\,\vec{u}_x + (\delta y)\,\vec{u}_y + (\delta z)\,\vec{u}_z. \] Enfin on suppose que la particule n’est soumise à aucune autre force que les forces électriques du piège, et on ignorera les effets d’anharmonicité induits par la présence du fil. Montrer que le mouvement du centre de masse de la particule est régi par les mêmes équations que celles de la question 3, à condition de multiplier par deux la charge de la particule.

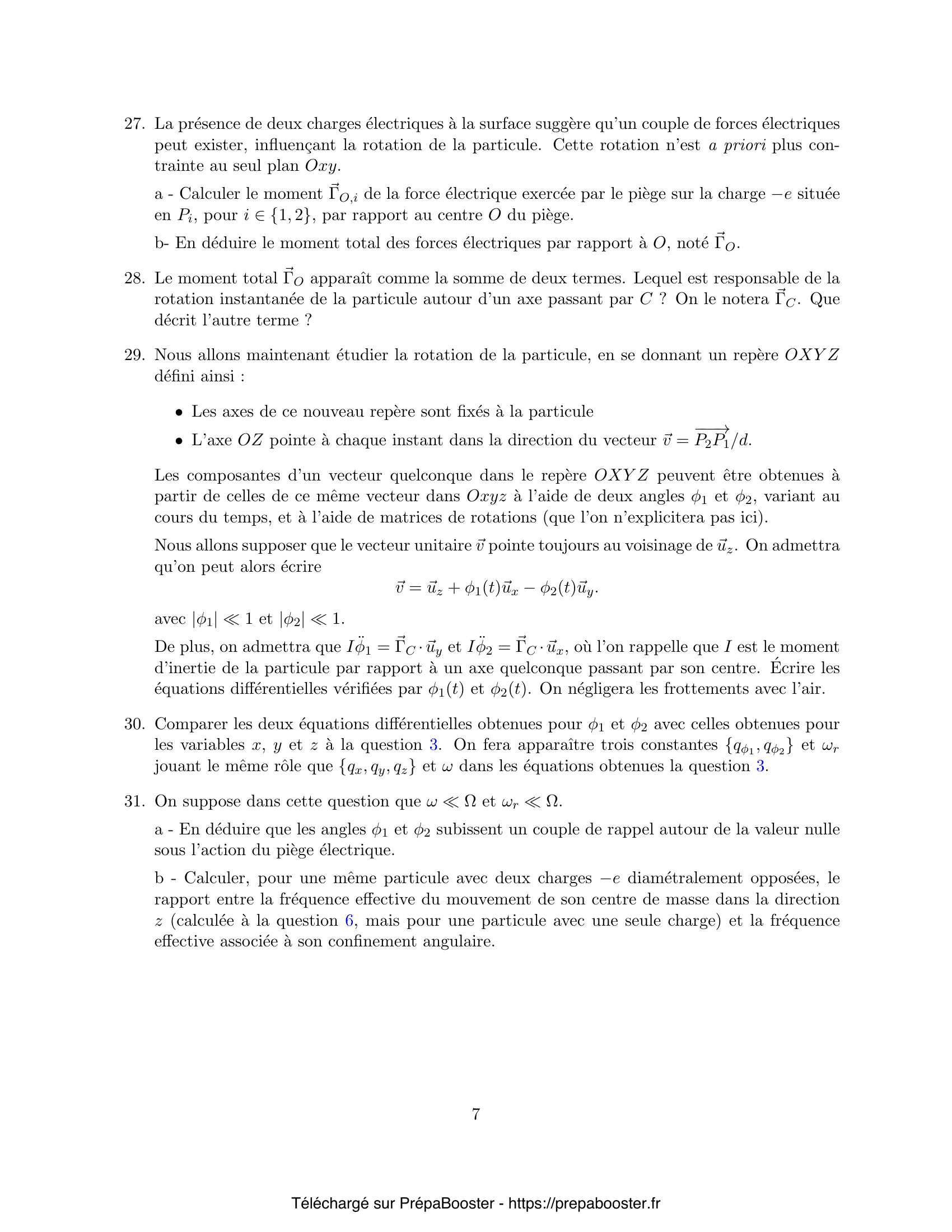

1. 27. La présence de deux charges électriques à la surface suggère qu’un couple de forces électriques peut exister, influençant la rotation de la particule. Cette rotation n’est \emph{a priori} plus contrainte au seul plan $Oxy$. \begin{itemize} \item[a -] Calculer le moment $\vec{\Gamma}_{O,i}$ de la force électrique exercée par le piège sur la charge $-e$ située en $P_i$, pour $i \in \{1, 2\}$, par rapport au centre $O$ du piège. \item[b -] En déduire le moment total des forces électriques par rapport à $O$, noté $\vec{\Gamma}_O$. \end{itemize}
1. 28. Le moment total $\vec{\Gamma}_O$ apparaît comme la somme de deux termes. Lequel est responsable de la rotation instantanée de la particule autour d’un axe passant par $C$ ? On le notera $\vec{\Gamma}_C$. Que décrit l’autre terme ?
1. 29. Nous allons maintenant étudier la rotation de la particule, en se donnant un repère $OXYZ$ défini ainsi : \begin{itemize} \item Les axes de ce nouveau repère sont fixés à la particule \item L’axe $OZ$ pointe à chaque instant dans la direction du vecteur $\vec{v} = \vec{P_2P_1}/d$. \end{itemize} Les composantes d’un vecteur quelconque dans le repère $OXYZ$ peuvent être obtenues à partir de celles de ce même vecteur dans $Oxyz$ à l’aide de deux angles $\phi_1$ et $\phi_2$, variant au cours du temps, et à l’aide de matrices de rotations (que l’on n’explicitera pas ici). Nous allons supposer que le vecteur unitaire $\vec{v}$ pointe toujours au voisinage de $\vec{u}_z$. On admettra qu’on peut alors écrire \[ \vec{v} = \vec{u}_z + \phi_1(t)\vec{u}_x – \phi_2(t)\vec{u}_y. \] avec $|\phi_1| \ll 1$ et $|\phi_2| \ll 1$. De plus, on admettra que $I\ddot{\phi}_1 = \vec{\Gamma}_C \cdot \vec{u}_y$ et $I\ddot{\phi}_2 = \vec{\Gamma}_C \cdot \vec{u}_x$, où l’on rappelle que $I$ est le moment d’inertie de la particule par rapport à un axe quelconque passant par son centre. Écrire les équations différentielles vérifiées par $\phi_1(t)$ et $\phi_2(t)$. On négligera les frottements avec l’air.
1. 30. Comparer les deux équations différentielles obtenues pour $\phi_1$ et $\phi_2$ avec celles obtenues pour les variables $x$, $y$ et $z$ à la question 3. On fera apparaître trois constantes $\{q_{\phi 1}, q_{\phi 2}\}$ et $\omega_r$ jouant le même rôle que $\{q_x, q_y, q_z\}$ et $\omega$ dans les équations obtenues la question 3.}
1. 31. On suppose dans cette question que $\omega \ll \Omega$ et $\omega_r \ll \Omega$. \begin{itemize} \item[a -] En déduire que les angles $\phi_1$ et $\phi_2$ subissent un couple de rappel autour de la valeur nulle sous l’action du piège électrique. \item[b -] Calculer, pour une même particule avec deux charges $-e$ diamétralement opposées, le rapport entre la fréquence effective du mouvement de son centre de masse dans la direction $z$ (calculée à la question 6, mais pour une particule avec une seule charge) et la fréquence effective associée à son confinement angulaire. \end{itemize}

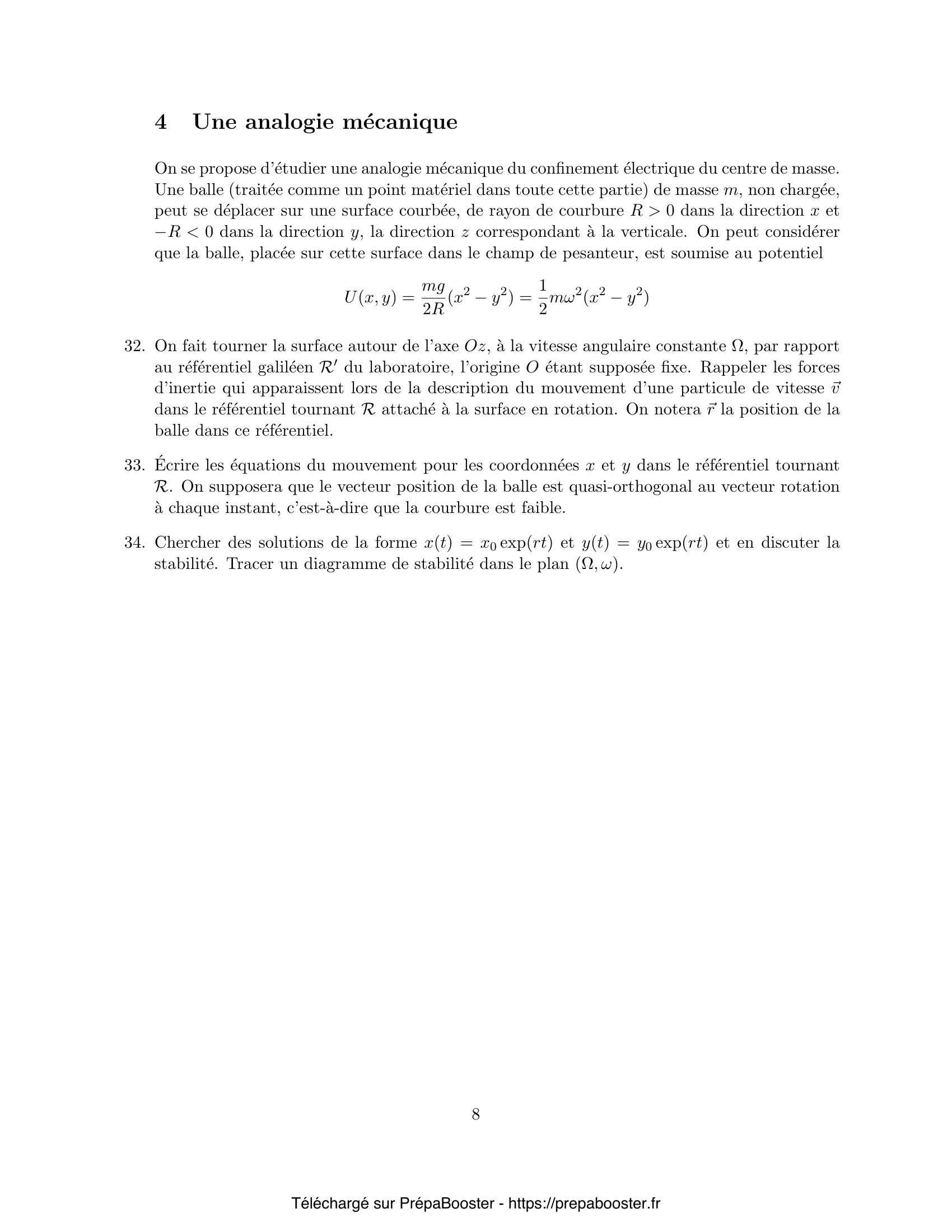

1. 32. On fait tourner la surface autour de l’axe $Oz$, à la vitesse angulaire constante $\Omega$, par rapport au référentiel galiléen $\mathcal{R}’$ du laboratoire, l’origine $O$ étant supposée fixe. Rappeler les forces d’inertie qui apparaissent lors de la description du mouvement d’une particule de vitesse $\vec{v}$ dans le référentiel tournant $\mathcal{R}$ attaché à la surface en rotation. On notera $\vec{r}$ la position de la balle dans ce référentiel.
1. 33. Écrire les équations du mouvement pour les coordonnées $x$ et $y$ dans le référentiel tournant $\mathcal{R}$. On supposera que le vecteur position de la balle est quasi-orthogonal au vecteur rotation à chaque instant, c’est-à-dire que la courbure est faible.
1. 34. Chercher des solutions de la forme $x(t) = x_0 \exp(rt)$ et $y(t) = y_0 \exp(rt)$ et en discuter la stabilité. Tracer un diagramme de stabilité dans le plan $(\Omega, \omega)$.}
